主要技术参数：



			JH21-25B	JH21-25	JH21--45	JH21-63	JH21-80	JH21-110	JH21-125
公称力		kN	250	250	450	630	800	1100	1250
公称力行程		mm	3	3	4	4	5	6	6
滑块行程		mm	60	80	100	120	140	160	160
行程次数	固定	min-1	100	100	80	70	60	50	50
	可变		80-120	80-120	70-90	60-80	50-70	40-60	40-60
最大装模高度		mm	200	250	270	300	320	350	350
装模高度调节量		mm	50	50	60	80	80	80	80
滑块中心至机身距离		mm	160	210	230	300	300	350	350
工作台板尺寸（前后 ×左右）		mm	300×680	400×700	440×810	580×900	580×1000	680×1150	680×1150
工作台板落料孔尺寸（上孔直径×深度×下孔直径）		mm	130×260	φ170×20 ×φ150	φ180×30 ×φ160	φ200×40 ×φ180	φ200×40 ×φ180	φ260×50 ×φ220	φ260×50 ×φ220
工作台板厚度		mm	70	80	110	110	120	140	140
机身工作台孔尺寸（直径/前后×左右）		mm	200×270	260×250	300×300	390×460	390×520	420×540	420×540
滑块底面尺寸（前后 ×左右）		mm	270×330	300×360	340×410	400×480	420×560	500×650	540×680
模柄孔尺寸（直径×深度）		mm	φ40×60	φ40×60	φ40×60	φ50×80	φ50×80	φ60×80	φ60×80
立柱间距离		mm	448	450	550	560	640	760	760
主电机功率		KW	3	3	5.5	5.5	7.5	11	11
外形尺寸（前后×左右 ×高）		mm	1150×1050 ×2050	1300×1050 ×2050	1390×1200 ×2400	1580×1210 ×2520	1640×1280 ×2700	1850×1450 ×3060	1850×1490 ×3060
净重		Kg	2200	2600	3450	5400	7000	9340	9900

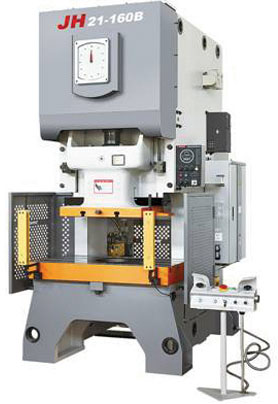

			JH21-160B	JH21-200	JH21-200B	JH21-250	JH21-250B	JH21-315	JH21-315B
公称力		kN	1600	2000	2000	2500	2500	3150	3150
公称力行程		mm	6	6	6	8	8	8	8
滑块行程		mm	160	180	200	200	250	200	250
行程次数	固定	min-1	40	35	35	30	30	30	30
	可变		35-50	30-40	30-40	25-35	25-35	25-35	25-35
最大装模高度		mm	350	390	450	430	500	430	550
装模高度调节量		mm	110	110	110	120	120	120	120
滑块中心至机身距离		mm	380	390	390	420	420	420	460
工作台板尺寸（前后 ×左右）		mm	740×1300	760×1400	760×1400	800×1400	800×1400	800×1400	880×1600
工作台板落料孔尺寸（上孔直径×深度×下孔直径）		mm	φ300×50 ×φ260	φ300×50 ×φ260	φ300×50 ×φ260	φ320×50 ×φ280	φ320×50 ×φ280	φ320×50 ×φ280	φ320×50 ×φ280
工作台板厚度		mm	150	160	160	170	170	170	200
机身工作台孔尺寸（直径/前后×左右）		mm	φ470	φ470	φ470	370×570	370×570	440×580	440×580
滑块底面尺寸（前后 ×左右）		mm	580×770	600×800	600×800	650×850	650×850	650×850	700×950
模柄孔尺寸（直径×深度）		mm	φ65×85	φ65×90	φ65×90	φ70×90	φ70×90	φ70×90	φ70×90
立柱间距离		mm	850	870	870	960	960	920	920
主电机功率		KW	15	18.5	18.5	22	22	30	30
外形尺寸（前后×左右 ×高）		mm	2280×1550 ×3240	2500×1580 ×3320	2500×1580 ×3420	2730×1640 ×3550	2770×1700 ×4060	2770×1650 ×3550	2850×1700 ×4450
净重		Kg	14500	17000	17350	23500	24500	25000	28000

			JH21-400	JH21-400B
公称力		kN	4000	4000
公称力行程		mm	10	10
滑块行程		mm	200	250
行程次数	固定	min-1	25	25
	可变		20-30	20-30
最大装模高度		mm	430	550
装模高度调节量		mm	120	120
滑块中心至机身距离		mm	420	490
工作台板尺寸（前后 ×左右）		mm	760×1400	940×1800
工作台板落料孔尺寸（上孔直径×深度×下孔直径）		mm	φ320×50 ×φ280	φ320×50 ×φ280
工作台板厚度		mm	180	200
机身工作台孔尺寸（直径/前后×左右）		mm	440×580	440×580
滑块底面尺寸（前后 ×左右）		mm	690×900	720×1000
模柄孔尺寸（直径×深度）		mm	φ70×90	φ70×90
立柱间距离		mm	960	960
主电机功率		KW	37	37
外形尺寸（前后×左右×高）		mm	2830×1680 ×3890	3100×1900 ×4600
净重		Kg	29500	34000
